Bild 1

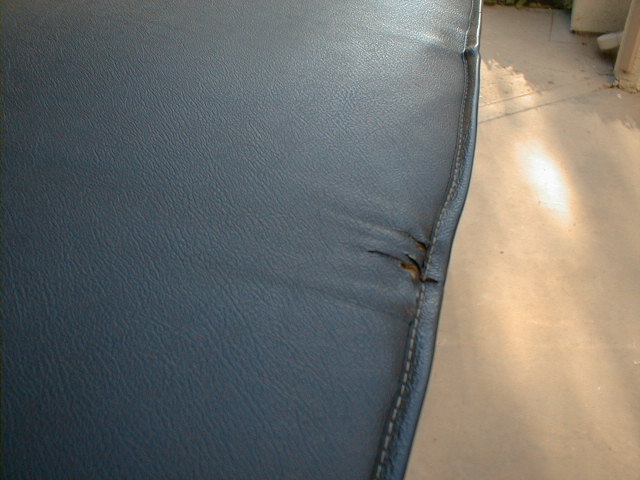

Auf dem oberen Bild ist der eingerissene Bezug des Targadachs zu sehen. Der Bezug ist an den Kanten des Klappmechanismus eingerissen. |
Bild 2

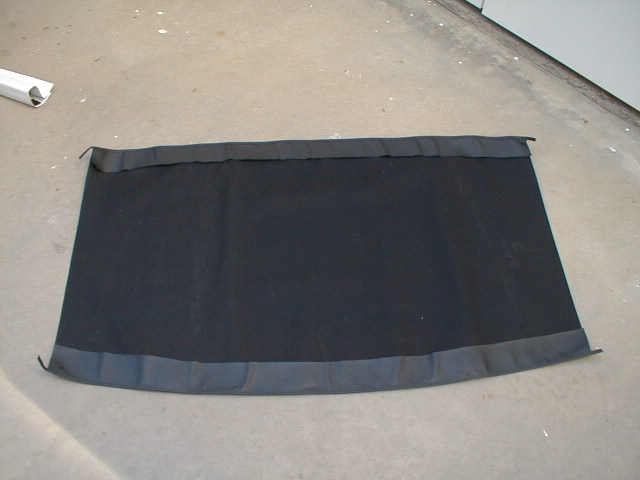

Das Bild 2 zeigt den neuen, unbearbeiteten Bezug vor der Montage.
|
Bild 3

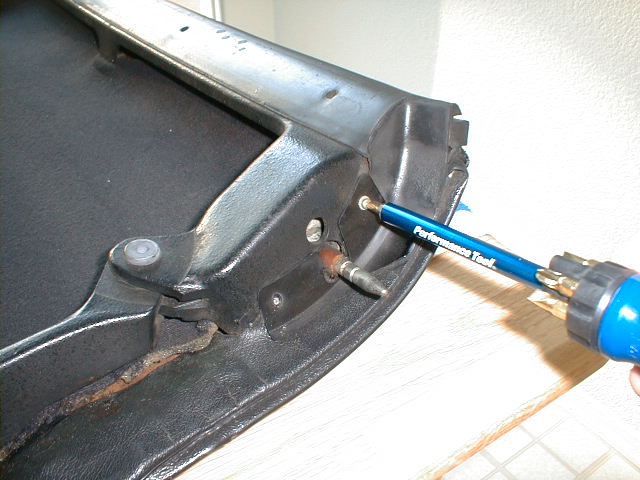

Das Targadach auf einen Tisch legen und als erstes die Schrauben der hinteren Blenden entfernen. |
Bild 4

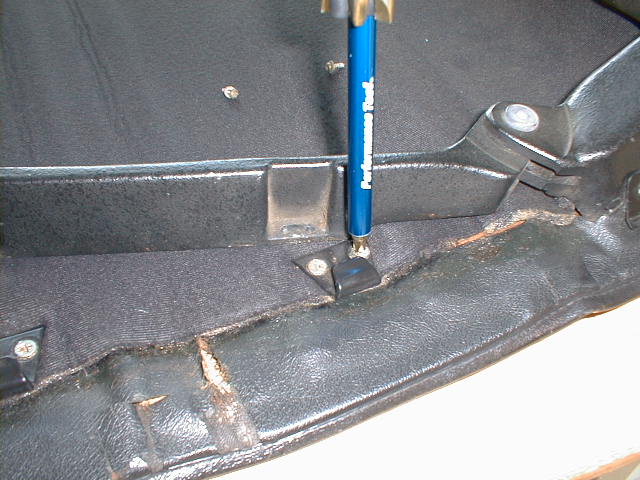

Die Haken abschrauben.
Empfohlen aber nicht wirklich notwendig. |
 |
Bild 5

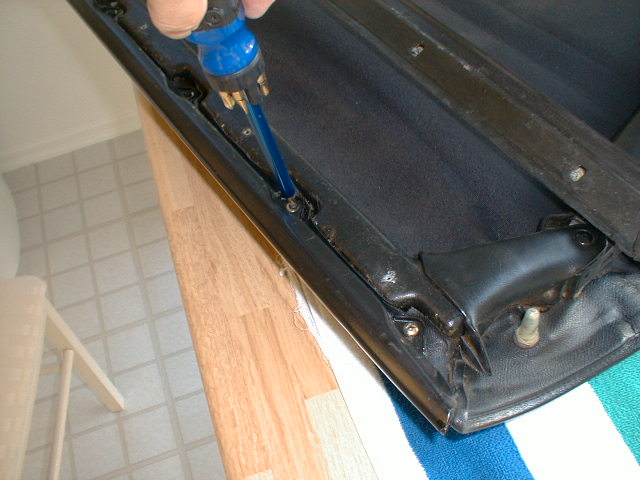

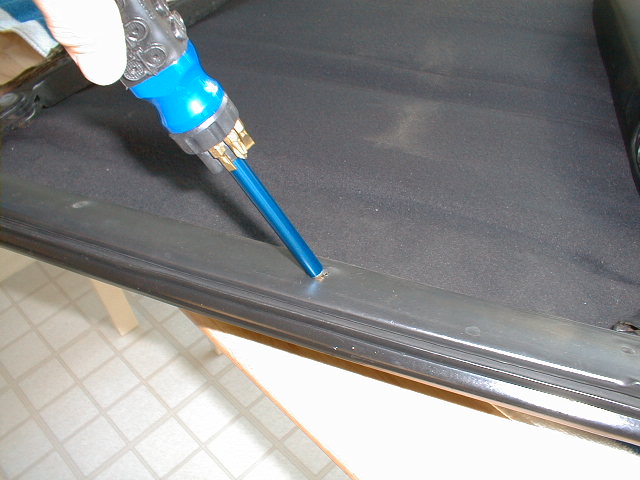

Jetzt die Schrauben der seitlichen Abdeckung entfernen. Die Schrauben sind versenkt, daher beim herausdrehen vorsichtig sein, um den Bezug nicht zu beschädigen. |
Bild 6
Wenn die Schrauben entfernt sind, die Abdeckung abnehmen.
Jetzt sind die Befestigungsschrauben der Regenrinne zu sehen |
Bild 7

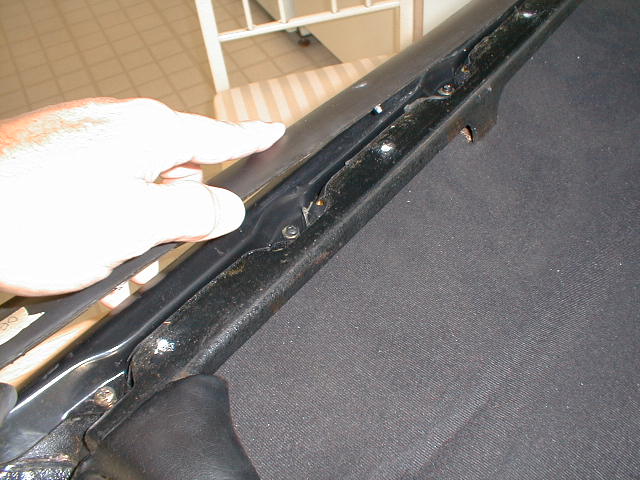

Die Befestigungsschrauben der Regenrinne danach ebenfalls entfernen. |
Bild 8

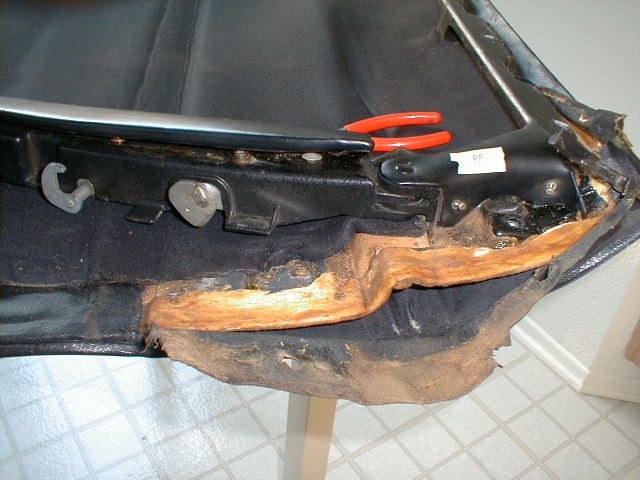

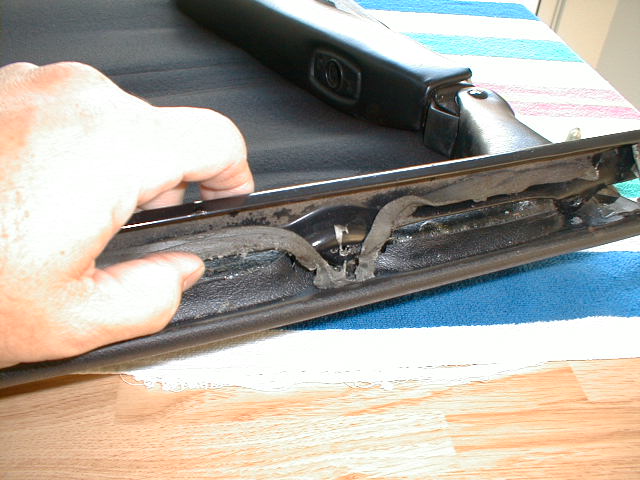

Die Regenrinne abnehmen. Darunter ist der Bezug verspannt und ein Steifen Schaumstoff eingeklebt.
Die vorhergehenden Schritte auf der anderen Seite wiederholen. |
|
Bild 9

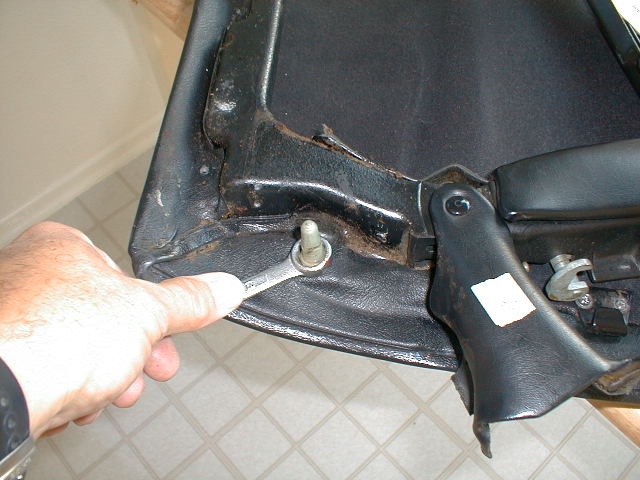

Dann den Zentrierungsstift auf beiden Seiten herausschrauben. |
Bild 10

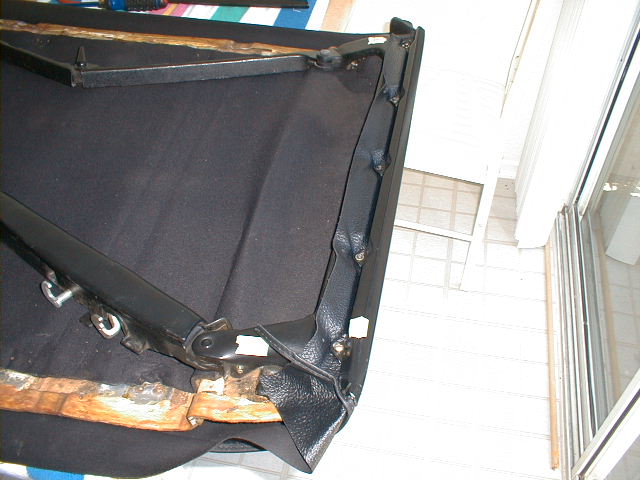

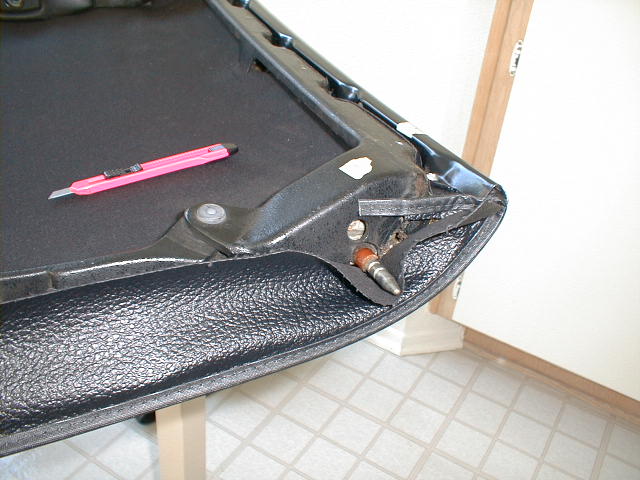

Jetzt den Bezug vorsichtig ablösen, dieser ist jedoch über die Kante mit dem Schaumstoff verklebt. |
Bild 11

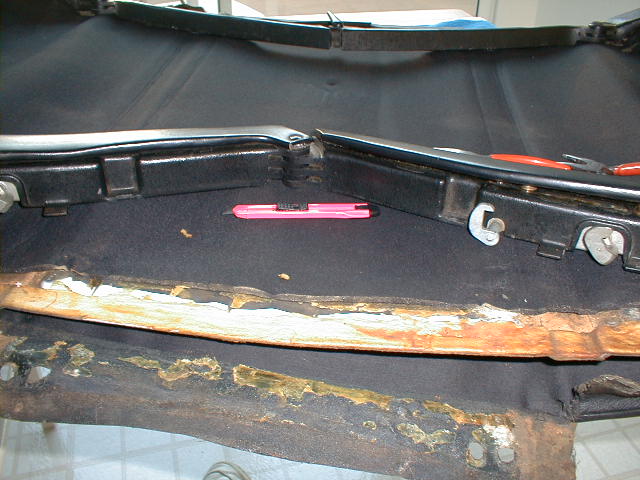

Den Bezug jetzt rundum ablösen und ggf. mit einem Teppichmesser vorsichtig nachhelfen. |
Bild 12

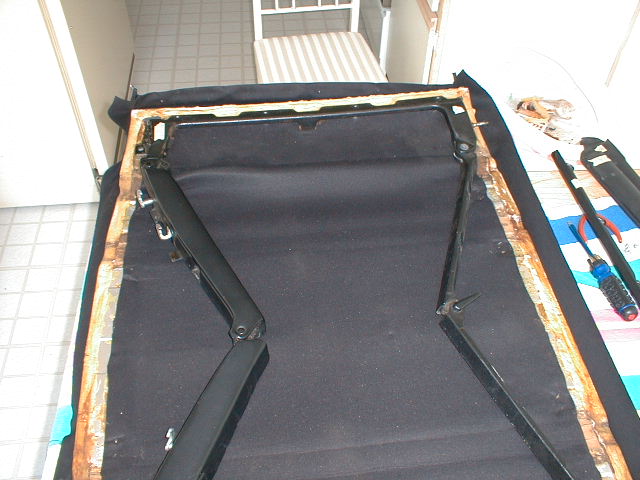

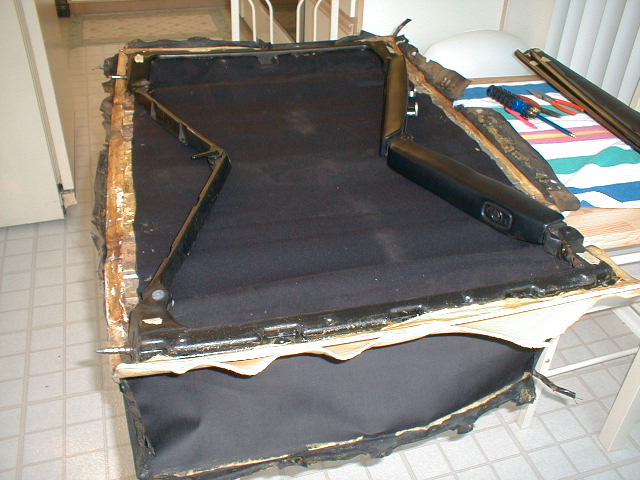

Das obere Bild zeigt den komplett abgelösten Bezug. Jetzt kann er abgenommen werden. |
|
Bild 13

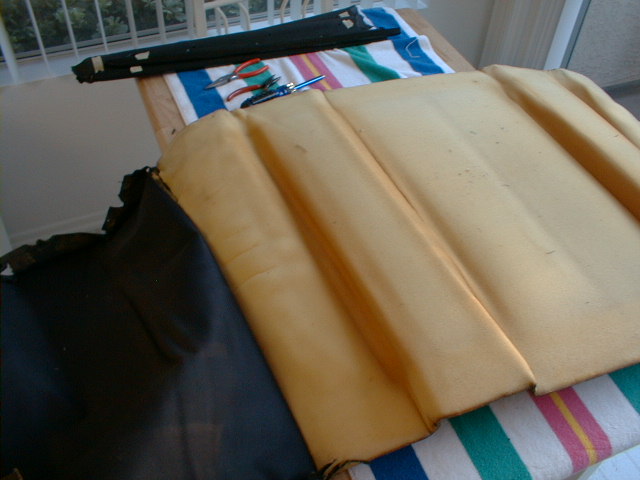

Den Bezug vom Schaumstoff abziehen und diesen auf Beschädigung und Zustand überprüfen.
Den Schaumstoff ansonsten nicht vom Dach ablösen. |
Bild 14
Den neuen Bezug auf einen Tisch legen und das Dach darauf zentrieren.
Die Spannbügel dabei noch nicht einrasten. |
Bild 15
Jetzt an einer Seite den neuen Bezug ausrichten, geradeziehen und dann mit der passenden Regenrinne verschrauben.
Auf der anderen Seite wiederholen und dann die
Spannbügel einrasten. |
Bild 16

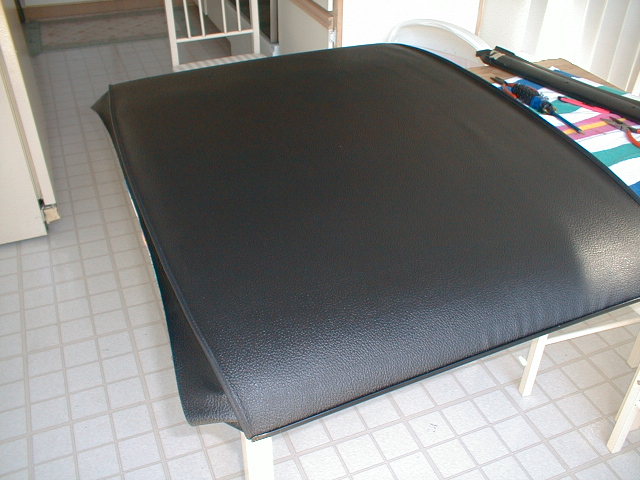

Das Dach umdrehen und den richtigen Sitz des Bezugs überprüfen.
Dieser muss Falten- und Wellenfrei sein, sonst lieber noch einmal losschrauben und neu justieren.
Das Dach am besten anschliessend (wenn möglich) für 15 Min. in die Sonne legen. |
|
Bild 17
Das Dach jetzt wieder umdrehen und den Bezug an der Voder- und Rückseite mit einer Schere oder einem Teppichmesser passend zurechtschneiden.
Danach die Innenseite des Bezugs und den Schaumstoff an der Innenkante dünn mit Patex einsteichen. Jetzt ca. 2 bis 3 Min. antrocknen lassen und anschliessend fest zusammendrücken, dabei auf den richtigen Sitz des Bezugs achten. |
Bild 18
Wenn der Kleber getrocknet ist, die Zentrierungsstifte, die seitlichen Abdeckungen, sowie die hinteren Blenden wieder montieren. Verottete Schrauben dabei ersetzen.

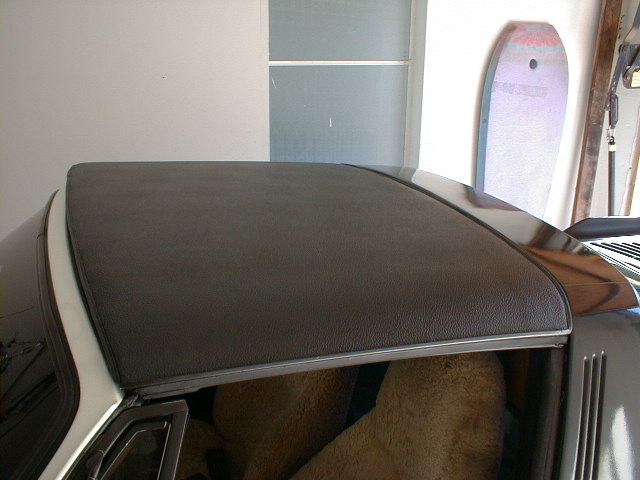

Das Dach jetzt einsetzten; wenn vorher alles sorgfältig ausgerichtet und montiert wurde, sollte das Ergebnis wie auf Bild 18 aussehen.
|
